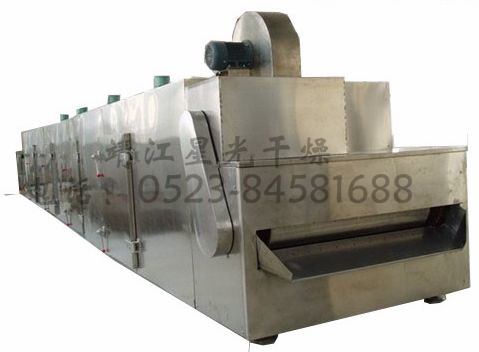

DW系列带式穿流干燥机


2015-07-29 21:05:33   点击:
DW系列带式穿流干燥机

 特点

        真空下物料溶液的沸点降低,使蒸发器的传热推动力增大,因此对一定的传热量可以节省蒸发器的传热面积。
  机器由电控箱、升运装置、输送带装置、上风道及排湿系统、振动筛、蒸汽管路系统、送风系统、干燥室和底架九大部分所组成。
  物料由倾斜的斗式输送带提升至干燥室的正上方,然后卸到第一层网带上,干燥室内的五层网带运行速度从上至下减慢,符合物料的干燥规律,干燥箱内分两个温度区,上两层为高温区,三四层问低温区,第五层为冷却层,为使物料与热空气充分接触,风分三层穿透送风。风量大小可调,干燥后的物料卸入振动筛,经筛选后即可进行包装贮藏。

该机的工艺特点

1、连续作业,操作简便,节省人力,生产量大;
2、物料也热动情接触面积大,在干燥过程中能自行翻动,有利于干燥的均匀和提高干燥速度;
3、输送网带带速由无级变速装置控制,作业时间可调;
4、物料在同一干燥室内进行连续干燥,后期有冷却层,避免物料污染,容易达到卫生要求。

应用范围

  DW系列带式干燥机式连续式干燥设备,是中药饮片、食品、农副产品、水产品、饲料及化工原料等片状、条状、块状和颗粒状物料脱水作业的理想设备。该机是利用空气作为干燥介质与湿物料连续相互接触运动,使湿物料重所含的水分借热能扩散、汽化和蒸发排除,达到干燥的目的。

结构介绍

1、电控箱
2、升运装置
3、输送带装置
4、上风道及排湿系统
5、振动筛
6、蒸汽管路系统
7、送风系统
8、干燥室
9、底架

技术参数

型号 DW—1.2—8 DW—1.2—10 DW—1.6—8 DW—1.6—10 DW—2—8 DW—2—10
单元数 4 5 4 5 4 5
带宽 1.2 1.6 2
干燥段长 8 10 8 10 8 10
铺料厚 10~80
使用温度 50~120
蒸汽压力 0.2~0.5
蒸汽耗量 120~300 150~375 150~375 170~740 180~500 225~600
换热面积 272 340 352 440 448 560
干燥时间 0.2~1.2 0.25~1.5 0.2~1.2 0.25~1.5 0.2~1.2 0.25~1.5
干燥强度 60~160 80~220 75~220 95~250 100~260 120~300
风机数量 5 6 5 6 5 6
风机总功率 9.9 12.1 9.9 12.1 18.2 22.2
设备总功率 11.4 13.6 11.4 13.6 19.7 23.7
外形尺寸 9.77 11.77 9.77 11.77 9.77 11.77
1.5 1.5 2.24 2.24 2.66 2.66
2.83 2.83 2.83 2.83 3.5 3.5
重量 4800 5780 5400 6550 6350 7800

型号 DWC-20 DWC-25 DWC-32  4M DWC-36 4.5M DWC-48  6M DWC-60  7.5M DWC-80  10M
摊料面积 20 25 32 36 48 60 80
蒸汽工作压力 0.4~0.7
耗气量 150-300 180-375 240-480 270-540 360-720 450-900 600-1200
干燥周期 20-300 60-600   100-1000
蒸发能力 100-200 125-250 160-320 180-360 300-480 300-600 400-800
装机总量 5.5 5.5 5.5 5.5 14.2 15.2 15.2
总重量 8 8 8.5 10 11 13 15
外形尺寸 8875×2408×3385 9875×2408×3385 11475×2408×3385 11475×2408×3385 14675×2408×3385 14675×2840×3385 15975×2840×3385
