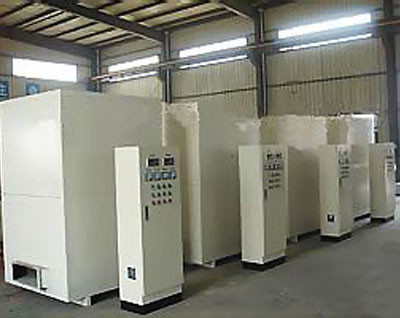

1、概述:
HC型系列有机气体催化装置是本公司多年研究、实践、完善的成果。目前,第六代产品已被国内外用户广泛地使用,取得了显著的环境效益、经济效益和社会效益。该产品采用了IEC—439国际标准生产。该产品以优良的性能、可靠的质量,获得了众多的殊荣,深受新老用户的一致好评。
2、产品结构特点:
HC型系列产品设计独特,布局合理、被广大用户和专家总结出以下特点:
2.1 操作方便:设备工作时,实现自动控制。
2.2 能耗低:设备启动,仅需15~30分钟升温至起燃温度,耗能仅为风机功率,浓度较低时自动补偿。
2.3 安全可靠:设备配有阻火除尘系统、防爆泄压系统、超温报警系统及先进自控系统。
2.4 阻力小,净化率高:采用当今先进的贵金属钯、铂浸渍的蜂窝状陶瓷载体催化剂,比表面积大。
2.5 余热可回用:余热可返回烘道,降低原烘道中消耗功率;也可作其它方面的热源。
2.6 占地面积小:仅为同行业同类产品的70%~80%,且设备基础无特殊要求。
2.7 使用寿命长:催化剂一般8000小时更换,并且载体可再生。
3、设备应用范围:
3.1 可用于有机溶剂的净化处理(苯、醇、酮、醛、酯、酚、醚、烷等混合有机废气)。
3.2 适用于电线、电缆、漆包线、机械、电机、化工、仪表、汽车、自行车、摩托车、发动机、磁带、塑料、家用电器等行业的有机废气净化。
3.3 可用于各种烘道、印铁制罐、表面喷涂、印刷油墨、电机绝缘处理、皮鞋粘胶等烘干流水线,净化各工序产生的有机废气。
4、工艺流程示意图:
本装置是利用催化剂做中间体,使有机气体在较低的温度下,变成无害的水和二氧化碳。
CnHm+(n+m/4)O2 Pd·Pt/250~300℃ nCO2+ m/2H2O+热量
工艺流程示意图
5、选型及注意事项:
5.1 废气成分中,不含下列物质:
有高粘性的油脂类。
磷、铋、砷、锑、汞、铅、锡。
高浓度的粉尘
5.2 设备选型时,请注明废气成份、浓度及出口温度。
5.3 设备安装场所无腐蚀性气体,并有良好的防雨措施。
5.4 设备所需电源为:三相交流380V,频率50HZ。
5.5 有特殊要求时,请注明。
性能参数:
产品型号 |
HC-Ⅲ-20 |
HC-Ⅲ-50 |
HC-Ⅲ-100 |
HC-Ⅲ-200 |
HC-Ⅲ-300 |
HC-Ⅲ-400 |
HC-Ⅲ-500 |
HC-Ⅲ-800 |
HC-Ⅲ-1200 |
HC-Ⅲ-2000 |
||
处理废气量(m3/h) |
200 |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
8000 |
12000 |
20000 |
||
废气浓度范围 |
200~10000mg/m3(混合废气1/4)爆炸下限 |
|||||||||||
处理废气类型 |
苯、酮、醇、醛、醚、酚、烷类等有机混合气体 |
|||||||||||
预热温度 |
200~300℃ |
|||||||||||
净化效率 |
≥97~100% |
|||||||||||
启动总功率(KW) |
18 |
24 |
30 |
57 |
72 |
84 |
96 |
159 |
240 |
336 |
||
风机 |
型号 |
9-19 4A |
YX9-35 5C |
YX9-35 5C |
YX9-35 6.3C |
YX9-35 6.3C |
YX9-35 6.3C |
YX9-35 6.3C |
YX9-35 6.3C |
YX9-35 8C |
YX9-35 8C |
|
风量(m3/h) |
600 |
2706 |
3585 |
5737 |
6984 |
6454 |
7857 |
12000 |
18000 |
25000 |
||
全压(mmH2O) |
170 |
171 |
176 |
182 |
188 |
230 |
238 |
200 |
230 |
230 |
||
功率(KW) |
2.2 |
4 |
5.5 |
5.5 |
7.5 |
11 |
11 |
15 |
18.5 |
22 |
||
设备外形尺寸 |
主 |
长mm |
600 |
660 |
720 |
1000 |
1160 |
1240 |
1360 |
1980 |
3400 |
3030 |
宽mm |
900 |
1120 |
1160 |
1160 |
1410 |
1410 |
1410 |
1980 |
3120 |
1900 |
||
高mm |
1830 |
1830 |
2200 |
2200 |
2300 |
2300 |
2300 |
2580 |
2380 |
2870 |
||
电控 |
长×宽×高mm |
340 |
340 |
340 |
460 |
460 |
460 |
460 |
500 |
500 |
500 |
|
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|||
1400 |
1400 |
1400 |
1800 |
1800 |
1800 |
1800 |
2000 |
2000 |
2000 |
|||
管 |
直径尺寸mm |
108 |
160 |
210 |
320 |
360 |
380 |
400 |
450 |
400×600 |
500×700 |
注:1、大风量的催化净化装置另附; 2、特殊规格的催化净化装置可另行设计;3、设备放置在水平混凝土地面上。
