有机气体活性炭吸附装置

结构介绍:

上分器|上分 不锈钢 软管|保安器材|防身|防身器材|改质剂| 复合风管玻镁复合风管

技术参数:

上分器|上分 不锈钢 软管|保安器材|防身|防身器材|改质剂| 复合风管玻镁复合风管

详细介绍:

上分器|上分 不锈钢 软管|保安器材|防身|防身器材|改质剂| 复合风管玻镁复合风管

1、概述:

有机废气净化方式颇多,如直接燃烧,催化燃烧,但其对于低浓度,大风量的废气很难完全燃烧,在间歇作业中余热不能充分利用,对低浓度、大风量或间歇作业产生的废气采用活性炭吸附法有其独特优点,HXF型废气净化装置应用活性炭吸附原理,和吸附同类产品特点改进设计。本装置处理风量较大、采用气动阀门,操作管理简单安全。

2、使用范围:

2.1、治理喷漆、包装、印刷、机械、化工及生产过程产生苯类、酯、醇、酮、醛、酚汽油等场合。
2.2、用于大风量、低浓度的废气工况或间歇作业中准备回收利用的有机溶剂工厂车间。

3、装置结构和特点:

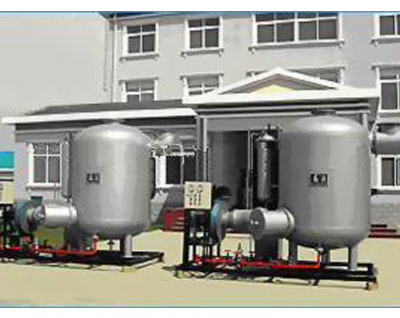

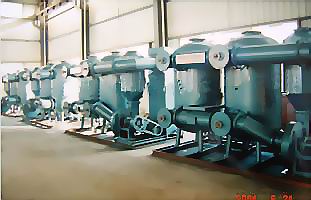

本装置主要包括:吸附罐、冷凝器、分离器、曝气器、主排风机等设备,配有进出口阀,炭层超温报警自动降温装置及电控柜等。
本净化装置可根据生产工艺设定单罐和双罐,间隙性生产一般设立单罐;连续性生产设立两个吸附罐,一只吸附,一只脱附,也可两罐同时使用。装置的进出风口设置手动阀门,操作简便可靠。本装置采用低压蒸汽为解吸介质,高沸点的溶剂解吸时可配备蒸汽过滤器,提高蒸汽温度。两罐也可同时吸附,定期同时解吸,处理风量可增加近一倍,对于间歇性生产可减少投资和占地面积。

4、工艺流程及原理:

活性炭,具有很多微孔及很大的比表面积,依靠分子引力和毛细管作用,能使溶剂蒸汽和挥发性物质吸附于其表面,又根据不同物质的沸点,用蒸汽将吸附物质析出。当采用蒸汽为解除吸介质时解吸出的有机溶剂蒸汽与水蒸汽一起通过冷凝器凝结,进入分离桶经分离后回收有机溶剂。残液经曝气处理后排放。

5、用户选用需知:

5.1装置的废气进口温度应低于50℃,如高于50℃的废气需增加空气冷却装置,冷却后进入吸附罐。
5.2用于喷漆作业等产生的含有较多颗粒粉尘废气净化,废气应先对颗粒物进行过滤净化。
5.3当吸附的有机溶剂沸点较高(120℃以上)时,可采用蒸汽过滤器,提高解吸蒸汽温度
5.4如没有蒸汽供应时,可随净化装置专门配备小型电热蒸汽发生器。

说明:1、本公司可承接各种特别要求,特殊规格的设计。
2、设备基础混凝土水平地面,承受压力按设备重量确定。

6、性能参数:

规格

型号

HXF-10

HXF-20

HXF-30

HXF-50

HXF-70

HXF-80

HXF-100

处理风量(m3/h)

1000

2000

3000

5000

7000

8000

10000

活性炭填充量(Kg/罐)

100

200

200

400

500

600

750

冷凝器冷却耗量(m3/h)

2

3

5

8

12

15

18

压缩空气耗量(0.4KPa)

少量

少量

少量

少量

少量

少量

少量

解析蒸汽耗量(Kg)

30

50

75

100

130

150

180

风机型号

9-19

№4A

9-26

№4.5C

9-26

№4.5C

9-26

№5C

9-26

№5.6C

9-26

№5.6C

9-26

№6.3C

电机型号

Y90L-2

Y132S1-2

Y132S2-2

Y160M2-2

Y-2P

Y-2P

Y-2P

电机功率(Kw)

2.2

5.5

7.5

15

22

30

45

设备总重量(Kg)

2300

3000

3500

4000

6500

8500

9600
