EYH系列二维运动混合机


2015-10-06 12:46:12   点击:

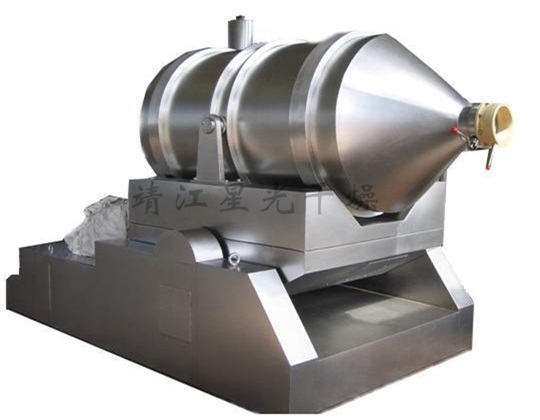

EYH系列二维运动混合机

原理

二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动,摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上。

特点

EYH二维混料机的转筒可同时进行二个运动,一个为转筒的自转,另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合。EYH二维混料机适合所有粉、粒状物料的混合。

技术参数

规格型号 容积 装料系数 装料重量 外形尺寸 功率
A B C D M H 转动 摆动
EYH-100 100 0.5 40 860 900 200 400 1000 1500 1.1 0.75
EYH-300 300 0.5 75 1000 1100 200 580 1400 1650 1.1 0.75
EYH-600 600 0.5 150 1300 1250 240 720 1800 1850 1.5 1.1
EYH-800 800 0.5 200 1400 1350 240 810 1970 2100 1.5 1.1
EYH-1000 1000 0.5 350 1500 1390 240 850 2040 2180 2.2 1.5
EYH-1500 1500 0.5 550 1800 1550 240 980 2340 2280 3 1.5
EYH-2000 2000 0.5 750 2000 1670 240 1100 2540 2440 3 2.2
EYH-2500 2500 0.5 950 2200 1850 240 1160 2760 2600 4 2.2
EYH-3000 3000 0.5 1100 2400 1910 280 1220 2960 2640 5 4
EYH-5000 5000 0.5 1800 2700 2290 300 1440 3530 3000 7.5 5
EYH-10000 10000 0.5 3000 3200 2700 360 1800 4240 4000 15 11
EYH-12000 12000 0.5 4000 3400 2800 360 1910 4860 4200 15 11
EYH-15000 15000 0.5 5000 3500 3000 360 2100 5000 4400 18.5 15

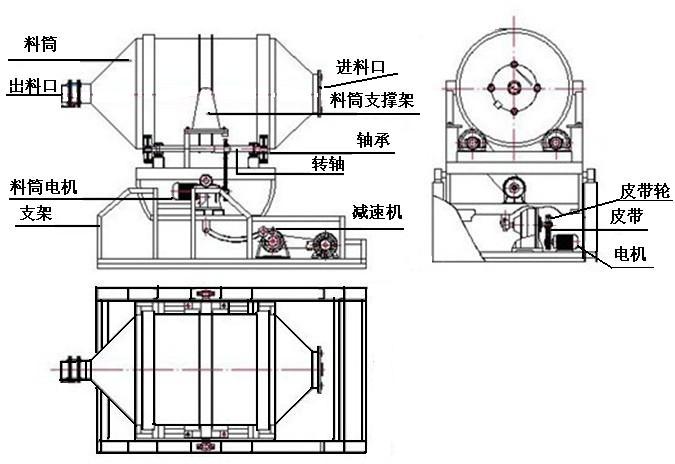

二维混合机示意图
